一、產品概述：

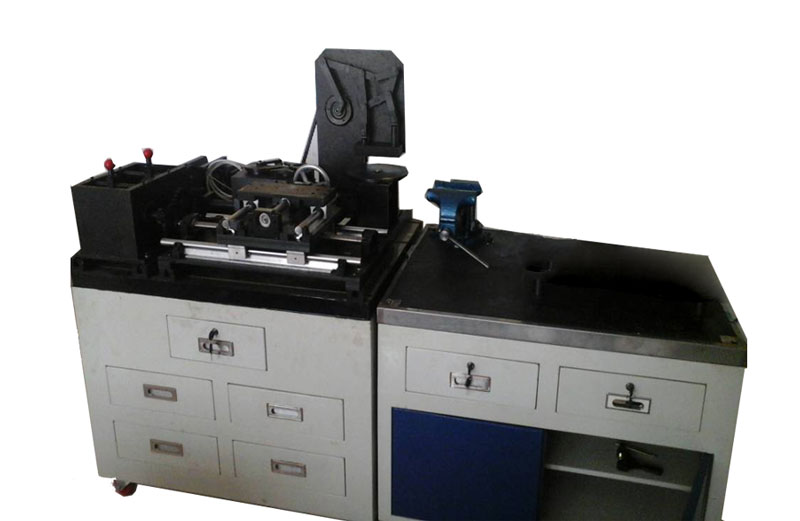

JYJZ-C型機械裝調技術綜合實驗臺是依據國家職業教育發展方向，結合職業院校、技工院校“工程機械運用與維護”、“機械制造與自動化”、“機電設備安裝與維修”、“自動化生產設備應用”、“機械裝配”、“機械設備裝配與自動控制”等專業的培養目標而研制。通過項目實訓主要培養學生識讀裝配圖和零件圖;機械部件的裝配與調整；電氣控制線路的設計與維修；變頻器、伺服電機驅動器、步進電機驅動器參數設置；PLC硬件組態以及程序編寫與調試；機械設備裝調與整機運行等職業能力。通過項目實訓提高學生在機械設備、機電設備企業及相關行業一線工藝裝配與實施、機電設備安裝調試和維護修理、機械設備電氣控制、機械加工質量分析與控制、基層生產管理等崗位的就業能力。
二、技術性能：
1、輸入電源:三相四線、380V±10% 50Hz
2、工作環境:溫度-10℃～+40℃ 相對濕度≤85%（25℃）
3、裝置容量:＜2.0kVA
4、外形尺寸
實訓臺：1400mm×700mm×1450mm
電氣控制柜：800mm×600mm×1800mm
操作臺：1200mm×600mm×780mm
電腦桌：560mm×600mm×1020mm
5、安全保護:具有電流型漏電保護，符合國家安全標準
三、系統組成：
1、本裝置主要由實訓臺、電氣控制柜（包括電源控制模塊、可編程控制器模
塊、變頻器模塊、觸摸屏模塊、步進電機驅動器模塊、伺服電機驅動器模
塊等）、動力源（包括三相交流電機、步進電機、交流伺服電機等）、機械
傳動機構、送料部件（十字滑臺）、轉塔部件、模具、機械式?jīng)_料機構、
裝調工具、常用量具、操作臺、型材電腦桌等組成。
2、系統基本配置表：
|
序號 |
名稱 |
規格 |
數量 |
單位 |
備注 |
|
|
1 |
實訓臺 |
柜體采用不小于2.0mm冷軋板成型、表面噴塑處理，40mm厚鑄件平板臺面，桌子下方設有儲存柜，柜子上方設有2個抽屜 |
1 |
臺 |
|
|
|
2 |
電氣控制柜 |
電源控制模塊 |
主要由三相電源總開關（帶漏電和短路保護）、熔斷器、交流接觸器、熱繼電器、電磁閥繼電器、電源控制繼電器、開關電源DC24V/5A、鑰匙開關、急停按鈕、停止啟動按鈕（紅、綠）、電源指示燈（黃、綠、紅）、系統控制旋鈕開關及指示燈等組成 |
1 |
套 |
|
|
3 |
可編程控制器模塊 |
三菱FX2N-48MT-001+FX2N-10GM |
1 |
套 |
|
|
|
4 |
||||||
|
5 |
變頻器模塊 |
三菱FR-E740-0.75k-CHT |
1 |
套 |
|
|
|
6 |
觸摸屏模塊 |
三菱7英寸，65K色 |
1 |
套 |
|
|
|
7 |
步進電機驅動器模塊 |
旋鈕開關、步進電機驅動器 M542、指示燈 |
1 |
套 |
|
|
|
8 |
伺服電機驅動器模塊 |
旋鈕開關、伺服電機驅動器TSTE 15C、指示燈、隔離變壓器（380V/220V） |
1 |
套 |
|
|
|
9 |
動力 源 |
三相交流電機 |
功率:370W；轉速:2800r/min |
1 |
臺 |
|
|
10 |
步進電機 |
0.36Ω，6A；減速比:1:30 |
1 |
臺 |
|
|
|
11 |
交流伺服電機 |
功率:300W，額定轉速:3000r/min |
2 |
臺 |
|
|
|
12 |
機械 設備 部件 |
帶傳動機構 |
主要由同步帶、同步帶輪、鍵、軸、軸承、支座、端蓋等組成 |
1 |
套 |
|
|
13 |
鏈傳動機構 |
主要由單排鏈條、鏈輪、鍵、軸、軸承、支座、端蓋等組成 |
1 |
套 |
|
|
|
14 |
齒輪傳動機構 |
主要由直齒圓柱齒輪、鍵、軸、軸承、支座、端蓋等組成 |
1 |
套 |
|
|
|
15 |
送料部件（十字滑臺） |
主要由滾珠絲杠螺母副（長度分別為528mm、485mm；公稱直徑20mm；導程5mm；右旋）、直線導軌和滑塊（長度分455mm、335mm兩種；寬度15mm）、工作臺面、軸承（角接觸軸承、深溝球軸承）、軸承座、端蓋、墊塊等組成 |
1 |
套 |
|
|
|
16 |
轉塔部件 |
主要由上下模盤定位銷、上下模盤定位銷支架、下模盤下料孔、鏈輪、鏈條、上下模盤、傳動軸、圓錐滾子軸承、支座、端蓋等組成 |
1 |
套 |
|
|
|
17 |
模具 |
采用真實數控模具，由方孔模、圓孔模、腰孔模3種模具組成 |
1 |
套 |
|
|
|
18 |
機械式?jīng)_料機構 |
主要由沖床床身、齒輪、端蓋、曲軸、軸瓦、支架、電機座、軸承、卸荷式帶輪裝置等組成 |
1 |
套 |
|
|
|
19 |
上下模盤氣動定位模塊 |
主要由單電控二位五通閥、調壓過濾器、軸桿氣缸、三通、PU氣管、快換接頭、氣泵等組成 |
1 |
套 |
|
|
|
20 |
工具、量具 |
電工工具套件 |
含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等 |
1 |
套 |
|
|
21 |
紫銅棒 |
一頭φ18一頭φ14和φ30各1根 |
2 |
根 |
|
|
|
22 |
拉馬 |
|
1 |
件 |
|
|
|
23 |
通芯一字螺絲刀 |
10〞 |
1 |
把 |
|
|
|
24 |
外卡簧鉗 |
直嘴9寸、彎嘴9寸各1把 |
2 |
把 |
|
|
|
25 |
內卡簧鉗 |
直嘴9寸、彎嘴9寸各1把 |
2 |
把 |
|
|
|
26 |
橡皮錘 |
|
1 |
把 |
|
|
|
27 |
鐵榔頭 |
圓頭錘（1.5磅） |
1 |
把 |
|
|
|
28 |
內六角扳手 |
9件套 |
1 |
套 |
|
|
|
29 |
活動扳手 |
150mm、250mm各1把 |
2 |
把 |
|
|
|
30 |
呆扳手 |
開口14-17 |
1 |
把 |
|
|
|
31 |
開口梅花組合扳手 |
開口為7、17各1把 |
2 |
把 |
|
|
|
32 |
截鏈器 |
420～530 |
1 |
把 |
|
|
|
33 |
手輪 |
外徑100 |
1 |
套 |
|
|
|
34 |
活動手柄 |
螺紋為M8 |
1 |
套 |
|
|
|
35 |
圓螺母扳手 |
M14、M18、M27 |
1 |
套 |
|
|
|
36 |
劃線平板 |
300mm×300mm |
1 |
塊 |
|
|
|
37 |
游標卡尺 |
測量范圍:0～300mm，分度值:0.02mm |
1 |
把 |
|
|
|
38 |
深度游標卡尺 |
測量范圍:0～200mm，分度值:0.02mm |
1 |
把 |
|
|
|
39 |
直角尺 |
200×130×12.5mm |
3 |
把 |
|
|
|
40 |
杠桿式百分表 |
測量范圍:0～0.8mm，分度值:0.01mm |
1 |
個 |
|
|
|
41 |
百分表 |
測量范圍:0～10mm， |
1 |
個 |
|
|
|
42 |
百分表轉接頭 |
|
1 |
件 |
|
|
|
43 |
磁性表座 |
大、小各1個 |
2 |
個 |
|
|
|
44 |
千分尺 |
測量范圍:0～25mm、25～50mm、50～75mm各1把 |
3 |
把 |
|
|
|
45 |
鋼直尺 |
500mm |
1 |
把 |
|
|
|
46 |
塞尺 |
測量范圍:0.02～1.00mm |
1 |
把 |
|
|
|
47 |
模具校棒 |
|
1 |
套 |
|
|
|
48 |
零件盒 |
405mm×305mm×145mm |
4 |
個 |
|
|
|
49 |
編程電纜 |
三菱 |
1 |
套 |
|
|
|
50 |
編程軟件 |
三菱 PLC、觸摸屏 |
1 |
套 |
||
|
51 |
產品配套光盤 |
使用手冊、程序等 |
1 |
套 |
|
|
|
52 |
型材電腦桌 |
用于放置計算機，下方裝有四個帶剎車的萬向輪 外形尺寸：560mm×600mm×1020mm±10mm |
1 |
臺 |
|
|
|
53 |
計算機 |
戴爾品牌 屏幕尺寸：21.5英寸 CPU 型號：Intel 酷睿 i5 2320 CPU頻率：3000MHz 內存容量：4GB DDR3 1333MHz 硬盤容量：1TB 7200轉，SATA2 顯卡芯片：nVIDIA GeForce GT 53 光驅類型：DVD刻錄機 操作系統：Windows 7.0 顯卡類型：獨立顯卡，顯存容量為512MB |
1 |
臺 |
|
|
五、實訓項目
項目一 機械識圖與裝配工藝
根據部裝圖和總裝圖，讀懂機械設備的工作原理、裝配關系和技術要求等內容，并編寫裝配工藝。
項目二 機械設備裝調對象的裝配與調整
根據部裝圖、總裝圖及機械設備的功能要求，按照正確的裝配工藝要求，完成機械設備裝調對象的裝配與調整等工作。
項目三 電器安裝與電路連接
根據電氣圖紙和功能要求，完成機械設備電氣控制系統的器件安裝和電路連接。
項目四 機械設備的程序編寫與參數設置
根據機械設備的功能要求，進行PLC、觸摸屏程序的編寫與調試，變頻器、步進電機驅動器及伺服電機驅動器參數設置，各種傳感器位置調整及參數設置。
項目五 機械設備的精度檢測
根據機械設備的功能要求，完成機械設備裝配過程中及裝配完成后的精度檢測。
項目六 機械設備的調試、運行及試加工
調試運行機械設備，達到規定的工作要求和技術要求，并進行機械設備的試加工。
