- JYYY-IC智能型液壓傳動實驗臺
- JYJD-A型機電液氣一體化綜合實驗臺
通過微信聯絡
（特別說明：長沙嘉國教儀所供應的教學實驗設備均可根據用戶實際需求進行定制化設計與生產，以下為實驗設備基礎參數，如需定制請電話聯系）
概述：

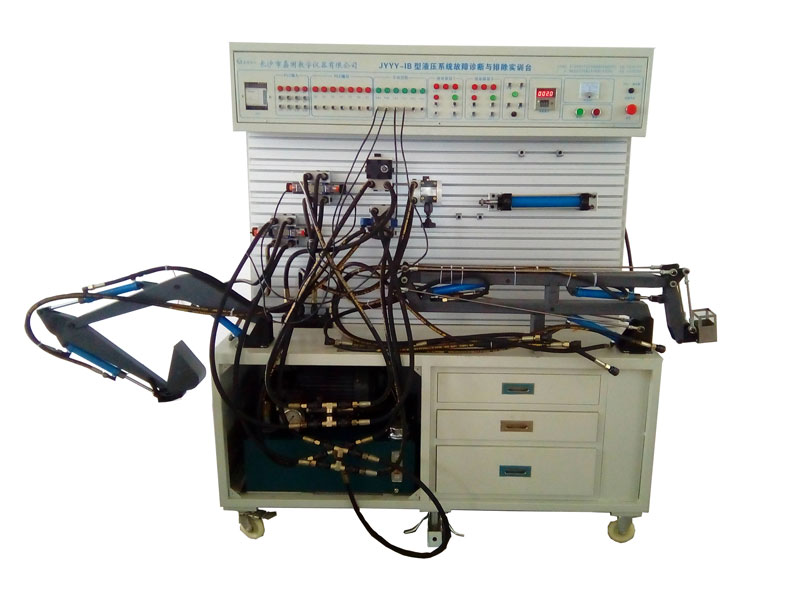

該實驗臺根據工廠實際應用條件而設計，所有液壓元件均耐高壓，采用北京華德液壓元件和獨特的模塊化設計，構成插接方便的液壓回路實驗系統。學生可根據自己設計思路搭建不同功能的液壓回路系統，從而對液壓系統的組成、液壓系統的工作原理、壓差與流量 的特性、主要元部件的靜、動態特性測試以及各種液壓回路的應用有了更深刻的認識，進而提高了學生對液壓系統的動手能力和設計水平。
特點和性能：
1. 實驗臺為2mm冷軋鋼板噴塑機架，安裝臺面為特制的寬160mm、厚16mm、長1500mm帶T型槽工業用鋁合金面板。
2. 配低噪音變量移動式電機葉片泵組合供油冷卻系統，開機后一個工作日系統油溫升不超過8℃。
4. 配平面密封快換接頭，要求靜動連接狀態下無泄露。配精制聚氨酯高壓油管。
5. 配相應的工具和易損件。
6. 能實現繼電器控制、行程光電控制、PLC（日本三菱）程序控制、PC機軟件控制方式。
7. 實驗臺設置有雙重自動溢流保護系統，油溫自顯。
8. 電路供電系統采用雙路安全保護，液壓元器件電壓均為24V，行程開關采用先進的光電開關控制，電氣主要元件采用品牌。
9. 實驗臺具有計算機接口，可以實現PLC與計算機編程、通信、存儲。
10. 配備新一代組態王軟件動態模擬實驗過程和創新組合各種液壓回路。
實驗項目：
一、液壓回路功能驗證實驗
（一）壓力控制回路
1. 調壓回路:
a. 單級調壓回路
b. 單級遠程調壓回路
c. 兩級調壓回路
d. 兩級遠程調壓回路
e. 三級調壓回路
f. 雙壓回路
2. 減壓回路
a. 一級減壓回路
b. 二級減壓回路
3. 保壓回路
a. 單向閥保壓回路
b. 液控單向閥保壓回路
c. 換向閥保壓回路
d. 蓄能器保壓回路
e. 輔助泵保壓回路
4. 卸荷回路
a. 三位四通M型中位機能換向閥卸荷回路
b. 三位四通H型中位機能換向閥卸荷回路
c. 二位二通電磁換向閥卸荷回路
d. 先導式溢流閥卸荷回路
e. 行程閥卸荷回路
f. 壓力控制卸荷雙泵供油回路
g. 電磁閥控制卸荷雙泵供油回路
5. 平衡回路
a. 順序閥平衡回路
b. 液控單向閥平衡回路
c. 單向節流閥平衡回路
d. 液控單向閥和單向節流閥的平衡回路
e. 平衡與保壓回路
f. 液控順序閥平衡回路
6. 緩沖回路
a. 調速閥緩沖回路
b. 溢流閥緩沖回路
（二）速度控制回路
1. 節流調速回路
a. 節流閥進油節流調速回路
b. 調速閥進油節流調速回路
c. 節流閥回油節流調速回路
d. 節流閥旁路節流調速回路
e. 調速閥旁路節流調速回路
f. 單節流閥雙向進油節流調速回路
g. 單節流閥雙向回油節流調速回路
h. 雙節流閥雙向進油節流調速回路
i. 雙節流閥雙向回油節流調速回路
j. 有背壓閥的進油節流調速回路
k. 調速閥回油節流調速回路
2. 增速回路
a. 單向閥控制差動連接增速回路
b. 二位三通電磁換向閥差動連接增速回路
c. 用蓄能器的增速回路
3. 速度變換回路
a. 用行程閥的快慢速換接回路
b. 二位二通電磁閥差動連接速度變換回路
c. 二位三通電磁閥差動連接速度變換回路
d. 調速閥串聯速度變換回路
e. 調整閥并聯進油控制速度變換回路
f. 調整閥并聯回油控制速度變換回路
g. 雙向速度變換回路
h. 進油控制速度變換回路
i. 回油控制速度變換回路①
j. 快慢速轉換回路
k. 回油控制速度變換回路②
（三）方向控制回路
1. 換向回路
a. 二位四通電磁閥控制連續往復運動回路
b. 三位四通電磁閥控制連續往復運動回路
2. 鎖緊回路
a. 三位四通電磁換向閥O型中位機能鎖緊回路
b. 三位四通電磁換向閥M型中位機能鎖緊回路
c. 單向閥鎖緊回路
d. 液控單向閥鎖緊回路
（四）多缸控制回路
1. 順序動作回路
a. 壓力繼電器控制順序動作回路
b. 單順序閥控制順序動作回路
c. 行程開關控制順序動作回路
d. 行程閥控制順序動作回路
e. 雙順序閥控制順序動作回路
f. 順序閥與行程開關聯合控制順序動作回路
g. 壓力繼電器與行程開關聯合控制順序動作回路
2. 同步動作回路
a. 調速閥出油節流同步回路
b. 調速閥進油節流同步回路
c. 調速閥進油節流雙向同步回路
d. 調速閥回油節流雙向同步回路
二、流體力學實驗
1. 液阻特性實驗
a. 環形縫隙流量壓力特性實驗
b. 細長小孔流量壓力特性實驗
c. 薄壁小孔流量壓力特性實驗
三、液壓元件性能實驗
1．液壓泵靜態特性實驗
a. 流量—壓力特性
b. 容積效率—壓力特性
c. 總效率—壓力特性
d. 輸入功率—壓力特性
2．溢流閥靜態性能實驗
a. 調壓范圍與壓力穩定性
b. 卸荷壓力與壓力損失
c. 穩態壓力—流量特性（啟閉特性）
3．流量閥靜態特性實驗
a. 節流閥穩態流量—壓力特性
b. 調速閥穩態流量—壓力特性
四、液壓回路性能實驗
1. 節流調速回路性能實驗
a. 節流閥進油節流調速回路速度—負載特性
b. 節流閥旁路節流調速回路速度—負載特性
c. 調速閥進油節流調速回路速度—負載特性
五、技術參數：
1. 變量葉片泵組：1臺
型號：1HP+VP1-12-70
最高壓力：7Mpa
流量：12L/min (0.35MPa 1800r/min時）
轉速：1390r/min
驅動功率：0.75KW
電源：220V/380V 50HZ
2. 定量葉片泵組：1臺
型號：3HP+FA1-08
最高壓力：7Mpa
排量：8ML/rev
轉速：1500r/min
驅動功率：2.2KW
電源：220V/380V 50HZ
3. 風冷卻器：1臺
型號：AW0608
壓力：1.4MPa
流量：20L/min
功率：65W
電源：220V
4. 油箱：580×480×270mm
容積：40L
5. 操作總臺：1個
外形尺寸：1590×550×1680mm
實驗臺重量：118kg
實驗配置：
JYYY-IB型液壓傳動與控制培訓系統綜合性能實驗臺(單面)
液壓元器件配置清單
|
序號 |
名 稱 |
型號 |
數量 |
技術指標 |
備 注 |
|
1 |
雙作用單出桿油缸 |
HOB32*150LA |
2件 |
壓力10Mpa 缸徑Ф32mm 行程150mm |
|
|
2 |
卸荷式調壓總閥 |
YC-10 |
1件 |
工作壓力0.7~7MPa |
|
|
3 |
先導式溢流閥 |
Y-10B |
1件 |
調壓范圍0.5~6.3 MPa 流量10L/min |
|
|
Y-25B |
1件 |
調壓范圍0.5~6.3 MPa 流量25L /min |
|||
|
4 |
直動式溢流閥 |
DG-02 |
2件 |
壓力6.3 MPa 流量10L/ min |
主閥 |
|
5 |
遠程調壓閥 |
YF-B8H1-S |
2件 |
調壓范圍0.6-8MPa 額定流量2L/min |
|
|
6 |
先導式減壓閥 |
J-10B |
1件 |
調壓范圍0.5-5MPa 流量10L/min |
|
|
7 |
順序閥 |
X-25B |
2件 |
調壓范圍0.5~6.3 MPa 流量25L/min |
|
|
8 |
壓力繼電器 |
EYX15-5 |
1件 |
|
|
|
9 |
節流閥 |
L-10B |
2件 |
工作壓力0.3~6.3 MPa 流量10L |
|
|
10 |
調速閥 |
T-10B |
2件 |
工作壓力0.5~6.3 MPa 流量10L |
|
|
11 |
單向閥 |
I-25B |
3件 |
壓力6.3MPa 流量25L/min |
|
|
12 |
液控單向閥 |
IY-25B |
1件 |
壓力6.3MPa 流量25L/min |
|
|
13 |
二位二通行程換向閥 |
22C-25B |
1件 |
壓力6.3 MPa 流量25L/min |
|
|
14 |
二位二通電磁換向閥 |
22E2-25BH |
1件 |
壓力6.3 MPa 流量25L/min |
|
|
22E2-25B |
2件 |
||||
|
15 |
二位三通電磁換向閥 |
23E2-25B |
1件 |
壓力6.3 MPa 流量25L/min |
|
|
16 |
二位四通電磁換向閥 |
24E2-25B |
2件 |
壓力6.3 MPa 流量25L/min |
|
|
17 |
三位四通電磁換向閥 |
34E2-25B |
2件 |
壓力6.3 MPa 流量25L/min |
|
|
34E2-25BH |
1件 |
||||
|
DSG-01-3C4 |
1件 |
||||
|
18 |
液控順序閥 |
XY-25B |
1個 |
工作壓力0.5~6.3MPa 流量25L/min |
|
|
19 |
環形縫隙測試塊 |
JY--FX |
1件 |
壓力1.5 MPa 流量10L/min |
|
|
20 |
細長小孔測試塊 |
JY--XCH |
1件 |
壓力1.5 MPa 流量10L/min |
|
|
21 |
薄壁小孔測試塊 |
JY--BBK |
1件 |
壓力1.5 MPa 流量10L/min |
|
|
22 |
橢圓齒輪流量計 |
LC-15 |
1件 |
流量范圍0.3-1.5m3/h 公稱壓力1.6MPa |
|
|
23 |
蓄能器 |
NXQA-0.63/ 10-L-A |
1件 |
容積0.63L 壓力10MPa |
|
|
24 |
球閥 |
YJZQ-H10N |
1件 |
公稱壓力20MPa |
|
|
25 |
量筒 |
JY--YL |
1件 |
550ml |
|
|
26 |
快換接頭 |
JY--KJ |
40套 |
壓力10 Mpa |
|
|
27 |
快換接頭(單頭) |
JY--DT |
83個 |
壓力10 Mpa |
|
|
28 |
螺紋接頭 |
JY--JT |
30個 |
壓力10 Mpa |
性能測試用 |
|
29 |
管用直通接頭 |
JY--ZT |
16個 |
壓力10 Mpa |
|
|
30 |
管用直角接頭 |
JY--GZ |
16個 |
壓力10 Mpa |
|
|
31 |
聚氨酯高壓油管 |
XPUΦ8-1 |
16根 |
壓力10 Mpa |
|
|
32 |
三通接頭 |
JY--SF3 |
6個 |
壓力10 Mpa |
其中帶表三通接頭3個 |
|
33 |
四通接頭 |
JY--SF4 |
2個 |
壓力10 Mpa |
|
|
34 |
快換連接底板 |
JY--KD |
40個 |
60mm′ 80mm |
|
|
35 |
油路板 |
JY--YLB |
28個 |
壓力10 Mpa |
|
|
36 |
油缸底板 |
CT-DB |
2個 |
壓力6.3 Mpa |
|
|
37 |
頂缸座 |
JY-GZ |
1個 |
壓力6.3 Mpa |
|
|
38 |
壓力表 |
YTN150 |
2個 |
0.4級1.6Mpa壓力表 |
|
|
YTN60 |
2個 |
2.5級10mpa耐震壓力表 |
|||
|
YTN60 |
3個 |
2.5級10 mpa壓力表 |
|||
|
39 |
鋼架鋁合金T型槽 |
JY-ZT |
1個 |
1590′550′1680mm 重量180Kg |
|
|
40 |
泵站 |
JY-YZ |
1個 |
變量葉片泵組：1臺 型號：1HP+VP1-12-70 最高壓力：7Mpa 流量：12L/min (0.35MPa 1800r/min時） 轉速：1390r/min 驅動功率：0.75KW 定量葉片泵組：1臺 型號：3HP+FA1-08 最高壓力：7Mpa 排量：8ML/rev 轉速：1500r/min 驅動功率：2.2KW |
含:變量葉片泵電機組合, 定量葉片泵電機組合, 吸油過濾器，空氣過濾器，液位計，溫度傳感器，油溫冷卻循環系統 |
常用工具及易損件
|
序號 |
名 稱 |
型號 |
數量 |
備 注 |
|
1 |
密封膠帶 |
|
2卷 |
|
|
2 |
密封圈 |
|
1組 |
|
|
3 |
6"活動扳手 |
|
1個 |
|
|
4 |
19-22開口扳手 |
|
1個 |
|
|
5 |
22-24開口扳手 |
|
1個 |
|
|
6 |
24-27開口扳手 |
|
1個 |
|
|
7 |
3mm內六角扳手 |
|
1個 |
|
|
8 |
5mm內六角扳手 |
|
1個 |
|
|
9 |
6mm內六角扳手 |
|
1個 |
|
|
10 |
6"內卡環鉗 |
|
1個 |
|
|
11 |
6"外卡環鉗 |
|
1個 |
|
|
12 |
十字起 |
|
1把 |
|
|
13 |
一字起 |
|
1把 |
|
|
14 |
元件存放盆 |
|
3個 |
|
|
15 |
漏斗 |
|
1個 |
|
|
16 |
32"紅色液壓油 |
50kg |
|
|
JYYY-IB型液壓傳動與控制培訓系統綜合性能實驗臺(單面)
電器配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
備 注 |
|
1 |
可編程控制器 |
FX1S-20MR-001 |
1 |
三菱電機 |
|
2 |
手編器 |
FX-20P |
1[選配] |
|
|
3 |
PLC編程電纜 |
SC-09 |
1 |
|
|
4 |
PLC編程軟件 |
|
1 |
|
|
5 |
繼電器 |
MY4NJ |
6 |
歐姆龍 |
|
6 |
接近開關 |
TX-SN5C-NPN |
4 |
臺灣北崎電氣 |
|
7 |
霍爾元件 |
TX-12N4C-NPN |
1 |
|
|
8 |
三相功率KW表 |
DK3-DV05 |
1 |
|
|
9 |
三相功率變送器 |
DT33S-W3.3KW |
1 |
|
|
10 |
開關電源 |
S200-24 |
1 |
上海任重儀表有限公司 |
|
11 |
開關電源 |
5V/1A |
1 |
|
|
12 |
變壓器 |
TK500 |
1 |
長沙麓山變壓器總廠 |
|
13 |
空氣開關 |
DZ47-16A |
1 |
施乃特電器有限公司 |
|
14 |
保險 |
RT18-32 |
3 |
|
|
15 |
交流接觸器 |
[JZC1-44/36V] |
7 |
中國民揚電器集團 |
|
16 |
航空插 |
XS12/2P |
16 |
邁峰儀表接插件廠 |
|
17 |
航空插 |
XS12/3P |
11 |
|
|
18 |
航空插 |
XS12/4P |
8 |
|
|
19 |
航空插 |
XS16/4P |
1 |
|
|
20 |
紅燈按扭 |
ZB2-BWB41C |
1 |
施耐德電氣 |
|
21 |
綠燈按扭 |
ZB2-BW31C |
8 |
|
|
22 |
紅燈按扭 |
ZB2-BWB42C |
4 |
|
|
23 |
黃燈按扭 |
ZB2-BWB51C |
6 |
|
|
24 |
轉換按扭 |
PBC[Y090]LYA7 |
1 |
上海臺博電器有限公司 |
|
25 |
方型按扭 |
LAS1J-22Z |
1 |
淅江紅波按扭制造有限公司 |
|
26 |
電壓表 |
85C-V30V |
1 |
凱達利儀表有限公司 |
|
27 |
電流表 |
85C-A20A |
1 |
|
|
28 |
指示燈 |
NHC-24V |
4 |
上海馮事達電氣有限公司 |
|
29 |
接線端子 |
1534 |
2 |
嘉國教儀 |
|
30 |
數顯轉速板 |
|
1 |
嘉國教儀 |
|
31 |
數顯溫度板 |
|
1 |
|
|
32 |
信號轉換模塊 |
|
1 |
嘉國教儀 |
